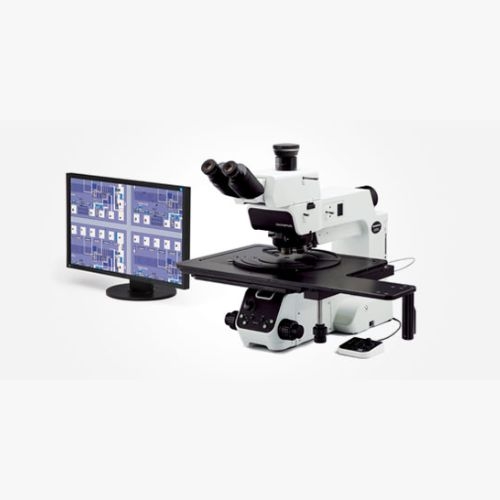

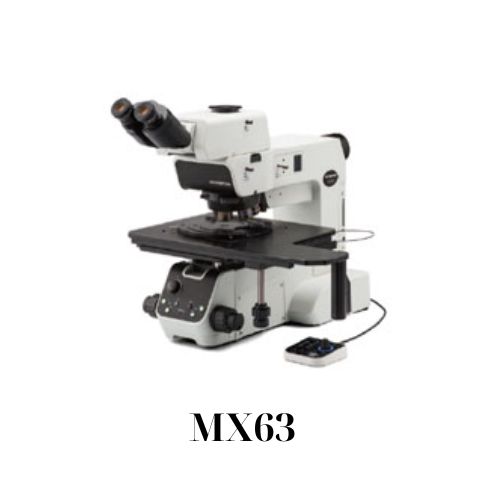

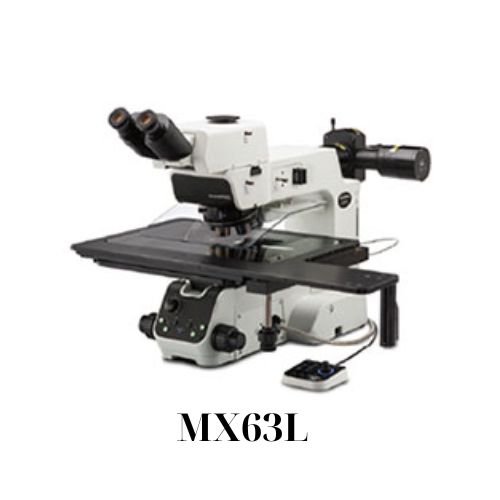

MX63/MX63L

Hệ thống quang học

Hệ thống quang học UIS2 (hệ thống hiệu chỉnh vô cực)

Khung kính hiển vi

Ánh sáng phản chiếu

- Đèn LED trắng (có Bộ quản lý cường độ ánh sáng) Đèn halogen 12 V 100 W, đèn thủy ngân 100W, nguồn sáng dẫn hướng

- Chuyển đổi thủ công Trường sáng/trường tối/khối gương. (Khối gương là tùy chọn.)

- 3 đơn vị gương được mã hóa vị trí được thay đổi bằng thao tác thủ công

- Cơ hoành khẩu độ có động cơ tích hợp (Cài đặt trước cho từng vật kính, tự động mở hoàn toàn cho trường tối)

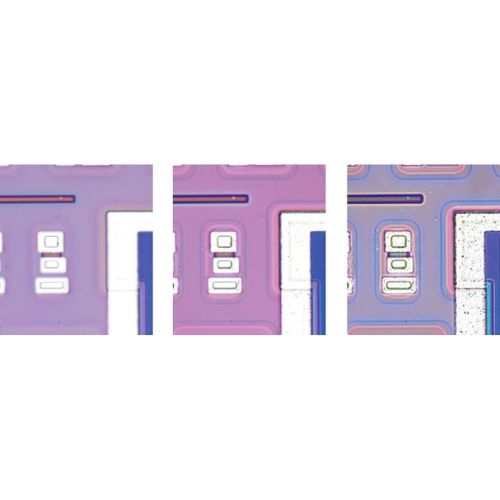

- Chế độ quan sát: trường sáng, trường tối, độ tương phản giao diện vi sai (DIC) * 1 , phân cực đơn giản *1 , huỳnh quang *1 , quan sát IR và MIX (trường tối 4 hướng) *2

- *1 Khối gương tùy chọn, *2 Cần có cấu hình quan sát MIX

Chiếu sáng ánh sáng truyền qua

Cần có MX-TILLA hoặc MX-TILLB.

- MX-TILLA: bộ tụ quang (NA 0.5) và điểm dừng khẩu độ

- MX-TILLB: bộ tụ điện (NA 0.6), điểm dừng khẩu độ và điểm dừng trường

Nguồn sáng: LG-LSLED (nguồn sáng LED) Hướng dẫn ánh sáng: LG- Chế độ quan sát SF  : trường sáng, phân cực đơn giản

Tập trung

Hành trình: 32 mm

Hành trình tinh trên mỗi vòng quay: 100 μm

Độ chia độ tối thiểu: 1μm

Nút chặn giới hạn trên và điều chỉnh mô-men xoắn cho tay cầm thô

Trọng lượng tải tối đa (bao gồm bệ đỡ và giá đỡ)

8 kg

15 kg

Ống quan sát

Trường rộng (FN 22 mm)

Lắp thẳng và ba mắt: U-ETR4

Lắp thẳng, nghiêng và ba mắt: U-TTR-2

Đảo ngược và ba mắt: U-TR30-2, U-TR30IR (để quan sát hồng ngoại)

Đảo ngược và hai mắt: U-BI30-2

Đảo ngược, nghiêng và hai mắt : U-TBI30

Trường siêu rộng (FN 26,5 mm)

Lắp, nghiêng và ba mắt: MX-SWETTR (chuyển đổi đường dẫn quang 100% (thị kính) : 0 (máy ảnh) hoặc 0 : 100%)

Lắp dựng, nghiêng và ba mắt: U-SWETTR (chuyển đổi đường dẫn quang 100% (thị kính) : 0 ( camera) hoặc 20% : 80%)

Đảo ngược và ba mắt: U-SWTR-3

Đầu mũi có động cơ

Brightfield

Bộ sáu có động cơ có khe trượt cho DIC: U-D6REMC

Bộ ngũ có thể đặt ở giữa có động cơ với khe trượt cho DIC: U-P5REMC

Trường sáng và trường tối

Bộ sáu cơ giới hóa có khe trượt cho DIC: U-D6BDREMC

Ngũ phân cơ giới hóa có khe trượt cho DIC: U-D5BDREMC

Ngũ phân giác cơ giới hóa ở giữa có khe trượt cho DIC: U-P5BDREMC

Được cơ giới hóa với chân không: U-D5BDREMC-VA

Giai đoạn (X × Y)

Tay nắm bên phải đồng trục với bộ truyền động ly hợp tích hợp: MX-SIC8R

Hành trình: 210 x 210 mm

Vùng chiếu sáng truyền qua: 189 x 189 mm

Tay nắm bên phải đồng trục với bộ truyền động ly hợp tích hợp: MX-SIC6R2

Hành trình: 158 x 158 mm

(Chỉ sử dụng đèn phản chiếu)

Tay nắm bên phải đồng trục tích hợp bộ truyền động ly hợp: MX-SIC1412R2

Hành trình: 356 x 305 mm

Vùng chiếu sáng truyền qua: 356 x 284 mm

Cân nặng

Xấp xỉ. 35,6kg（Khung kính hiển vi 26kg）

Xấp xỉ. 44kg（Khung kính hiển vi 28,5kg）Top of Form
