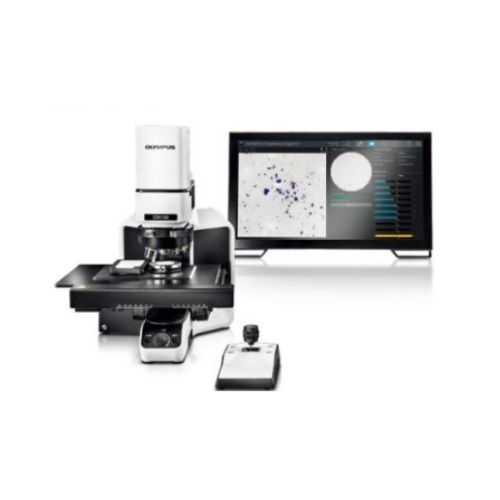

KÍNH HIỂN VI KIỂM TRA ĐỘ SẠCH CIX100 – ĐƠN GIẢN HÓA CÔNG NGHỆ LÀM SẠCH

 Model: CIX100

Liên hệ: 0936.49.67.69

Hệ thống kiểm tra OLYMPUS CIX100 là giải pháp chìa khóa trao tay chuyên dụng dành cho các nhà sản xuất duy trì tiêu chuẩn chất lượng cao nhất về độ sạch của các bộ phận được sản xuất. Nhanh chóng thu thập, xử lý và ghi lại dữ liệu kiểm tra độ sạch kỹ thuật để tuân thủ các tiêu chuẩn của công ty và quốc tế. Phần mềm trực quan của hệ thống hướng dẫn người dùng qua từng bước của quy trình để ngay cả những người mới sử dụng cũng có thể thu được dữ liệu về độ sạch một cách nhanh chóng và dễ dàng.

Hệ thống kiểm tra độ sạch kỹ thuật chìa khóa trao tay OLYMPUS CIX100: Đơn giản hóa việc vệ sinh kỹ thuật của bạn

Sự sạch sẽ của các bộ phận và bộ phận là trọng tâm của quá trình sản xuất. Việc đáp ứng các tiêu chuẩn cao về đếm, phân tích và phân loại chất gây ô nhiễm thường có kích thước micron và các hạt lạ là điều quan trọng đối với tất cả các quy trình: phát triển, sản xuất, sản xuất và kiểm soát chất lượng của sản phẩm cuối cùng. Các chỉ thị quốc tế và quốc gia mô tả các phương pháp và yêu cầu về tài liệu để xác định ô nhiễm hạt trên các bộ phận gia công thiết yếu vì các hạt này ảnh hưởng trực tiếp đến tuổi thọ của các bộ phận và bộ phận. Trước đây, khối lượng của các hạt cặn được sử dụng để mô tả cặn. Các tiêu chuẩn được sử dụng ngày nay yêu cầu thông tin chi tiết hơn về bản chất của ô nhiễm như số lượng hạt, sự phân bố kích thước hạt và đặc tính của hạt.
Hệ thống kiểm tra độ sạch OLYMPUS CIX100 được thiết kế để đáp ứng các yêu cầu về độ sạch của ngành công nghiệp hiện đại cũng như các chỉ thị quốc gia và quốc tế.
Độ sạch kỹ thuật của các bộ phận và linh kiện là rất cần thiết, đặc biệt là trong ngành công nghiệp ô tô và hàng không vũ trụ.

Quy trình tiêu chuẩn để kiểm tra độ sạch: Chuẩn bị và điều tra
(01:Khai thác, 02: Lọc, 03:Cân, 04:Điều tra, 05:Ôn tập, 06:Kết quả)

Đơn giản và đáng tin cậy

Phần cứng và phần mềm được tích hợp liền mạch tạo nên một hệ thống bền bỉ, hiệu suất cao, cung cấp dữ liệu chính xác và đáng tin cậy.

• Dễ dàng thiết lập cho chức năng chìa khóa trao tay đích thực
• Độ lặp lại chính xác và bảo mật tốt nhất bằng cách thiết lập hệ thống bất biến
• Hiệu suất quang học tuyệt vời và điều kiện hình ảnh có thể tái tạo
• Độ bền đã được chứng minh bằng thiết bị định vị có thể tái tạo và hiệu chuẩn tích hợp
• Tích hợp toàn bộ hệ thống cho hiệu suất cao

Hướng dẫn trực quan để đạt năng suất tối đa

Quy trình làm việc chuyên dụng, dễ sử dụng giảm thiểu thao tác của người dùng và đảm bảo dữ liệu đáng tin cậy - không phụ thuộc vào người vận hành và mức độ kinh nghiệm.

• Hướng dẫn từng bước để cải thiện năng suất và giảm thời gian kiểm tra và xử lý
• Quản lý quyền người dùng để hạn chế chức năng và tránh tránh lỗi xử lý của người vận hành bằng cách hạn chế chức năng
• Hỗ trợ màn hình cảm ứng để xử lý người vận hành hiệu quả
• Báo cáo một cú nhấp chuột tuân thủ cho tài liệu trực tiếp
• Quản lý dữ liệu bằng các tùy chọn lưu trữ và chia sẻ kết quả tự động

Phân tích trực tiếp nhanh

Giải pháp quét tất cả trong một độc đáo cho phép hoàn thành quá trình quét nhanh gấp đôi so với các hệ thống kiểm tra khác. Các hạt đã đếm và sắp xếp được hiển thị trực tiếp trong khi các công cụ mạnh mẽ, dễ sử dụng giúp bạn dễ dàng sửa đổi dữ liệu kiểm tra.

• Hình ảnh tổng quan để nhận dạng trực tiếp phạm vi bao phủ của bộ lọc, phân cụm hạt hoặc các hạt tệ nhất
• Tự động xử lý trực tiếp và phân loại các hạt gây ô nhiễm có kích thước từ 2,5 µm đến 42 mm
• Thông lượng cao nhờ công nghệ quét tất cả trong một độc đáo để phát hiện cả vật thể phản chiếu và không phản chiếu trong một lần quét
• Phân tích trực tiếp và hiển thị kết quả với thời gian phản hồi ngắn nhất
• Kết quả tuân thủ nhờ sự hỗ trợ của các tiêu chuẩn quốc tế

Đánh giá dữ liệu hiệu quả

Các công cụ mạnh mẽ và dễ sử dụng hỗ trợ sửa đổi dữ liệu kiểm tra. Tính linh hoạt cao nhất được đảm bảo bởi ủng hộ của tất cả các tiêu chuẩn quốc tế. Thông thoáng trình bày tất cả các kết quả kiểm tra liên quan một cách tối đa tiết kiệm thời gian.

• Sắp xếp rõ ràng hình ảnh và dữ liệu để xem xét dữ liệu hiệu quả
• Trực quan hóa các chế độ xem hạt khác nhau để nhận dạng ngay lập tức
• Đảm bảo đã được chứng minh là vị trí hạt và hình thu nhỏ được liên kết với hình ảnh chiều của chúng
• Dễ dàng phân loại lại, xem xét sửa đổi và tính toán lại dữ liệu kiểm tra
• Thời gian phản ứng ngắn bằng cách hiển thị trực tiếp mã độ sạch tổng thể, bảng hạt và phân loại
• Kiểm soát hoàn toàn bằng cách hiển thị bộ dữ liệu kiểm tra hoàn chỉnh trong một chế độ xem

Tạo báo cáo tuân thủ

Báo cáo bằng một cú nhấp chuột đáp ứng các yêu cầu và phương pháp được đặt ra trong các tiêu chuẩn quốc tế.

• Tài liệu hoàn toàn trực quan và chuyên nghiệp dựa trên các mẫu tuân thủ
• Sự thay đổi thông minh bằng các mẫu có thể thích ứng với khách hàng
• Tính linh hoạt tối đa bằng cách hỗ trợ các định dạng đầu ra khác nhau
• Trao đổi hiệu quả và tối ưu hóa thời gian bằng các tùy chọn chia sẻ tệp trực tiếp
• Các tùy chọn lưu trữ dữ liệu phức tạp để chứng minh kết quả lâu dài

THÔNG SỐ KỸ THUẬT

Kính hiển vi OLYMPUS CIX100

Tiêu điểm có động cơ :

• Lấy nét tốt có động cơ đồng trục với cần điều khiển 3 trục
• Hành trình lấy nét 25mm
• Hành trình mịn 100 µm / vòng quay
• Chiều cao tối đa của giá đỡ sân khấu: 40 mm
• Tốc độ lấy nét 200 µm / giây
• Đã bật tự động lấy nét phần mềm
• Bản đồ tiêu điểm đa điểm có thể tùy chỉnh

Sự chiếu sáng

• Đèn LED chiếu sáng tích hợp
• Cơ chế chiếu sáng cải tiến với khả năng phát hiện đồng thời các hạt phản xạ và không phản xạ
• Có thể điều khiển cường độ ánh sáng bằng phần mềm

Thiết bị hình ảnh: Máy ảnh màu CMOS USB 3.0. Kích thước pixel trên chip 2,2 x 2,2 µm

Chiều cao mẫu : Mẫu được giới hạn ở màng lọc (đường kính 42 mm) được gắn vào giá đỡ bộ lọc được cung cấp.

Nose piece

Loại có động cơ

Mũi có động cơ

• 6 vị trí mũi khoan có động cơ với 3 vật kính UIS2 đã được lắp đặt
• PLAPON 1.25X được sử dụng để xem trước
• MPLFLN 5X được sử dụng để phát hiện các hạt lớn hơn 10 µm
• MPLFLN 10X được sử dụng để phát hiện các hạt lớn hơn 2,5 µm

Phần mềm kiểm soát

• Độ phóng đại hình ảnh và mối quan hệ giữa pixel và kích thước được biết đến tại mọi thời điểm.
• Các mục tiêu đã chọn được sử dụng ở các bước đã chọn trong quá trình đo lường, các mục tiêu được định vị tự động

Bàn mẫu

Cơ giới hóa giai đoạn X, Y

Cơ giới hóa giai đoạn X, Y

• Động cơ bước điều khiển chuyển động
• Phạm vi tối đa: 130 x 79 mm
• Tốc độ tối đa 240 mm / s (bước vít bi 4 mm)
• Độ lặp lại <1µm
• Độ phân giải 0,01 µm
• Có thể điều khiển bằng cần điều khiển 3 trục

Phần mềm kiểm soát

• Tốc độ quét tùy thuộc vào độ phóng đại được sử dụng, ở 10x tốc độ quét là dưới 10 phút
• Căn chỉnh giai đoạn được thực hiện tại nhà máy lắp ráp

Người giữ mẫu

Chứa mẫu

• Giá đỡ màng được thiết kế đặc biệt để tránh màng quay không mong muốn trong quá trình lắp
• Màng được làm phẳng cơ học bởi giá đỡ màng
• Không cần dụng cụ để sửa nắp
• Giá đỡ mẫu luôn được chỉ định khe 1 trên sân khấu

Thiết bị tiêu chuẩn hạt (PSD)

• Mẫu tham chiếu được sử dụng để xác nhận phép đo hệ thống
• Mẫu được sử dụng trong chức năng tích hợp của hệ thống kiểm tra để kiểm soát chức năng thích hợp của CIX
• PSD luôn được chỉ định vị trí số 2 trên sân khấu

Chèn sân khấu : Chèn giai đoạn 2 vị trí - Chèn sân khấu dành riêng cho vị trí bên phải của giá đỡ mẫu và PSD

Bộ điều khiển

Máy trạm

Máy trạm cài đặt sẵn hiệu suất cao

• HP Z440, Windows 10-64 bit Professional (Tiếng Anh)
• RAM 16 GB, SSD 256 GB và bộ nhớ dữ liệu 4 TB
• Bộ điều hợp video 2GB
• Đã cài đặt Microsoft Office 2016 (tiếng Anh)
• Khả năng kết nối mạng, bàn phím qwerty tiếng Anh, chuột quang 1000 dpi

Bảng bổ trợ: Bộ điều khiển có động cơ, nối tiếp RS232 và USB 3.0

Sự lựa chọn ngôn ngữ : Người dùng có thể thay đổi hệ điều hành và ngôn ngữ mặc định của Microsoft Office

Bảng điều khiển cảm ứng hiển thị: Màn hình mỏng 23 inch - Độ phân giải 1920×1080 được tối ưu hóa để sử dụng với phần mềm CIX

Nguồn

Xếp hạng

• Bộ đổi nguồn AC (2), Bộ điều khiển và Khung kính hiển vi (4 phích cắm cần thiết)
• Đầu vào: 100-240V AC 50 / 60Hz, 10 A

Sự tiêu thụ năng lượng

Bộ điều khiển: 700 W; Màn hình: 56 W; Kính hiển vi: 5,8 W; Hộp điều khiển 7.4 W

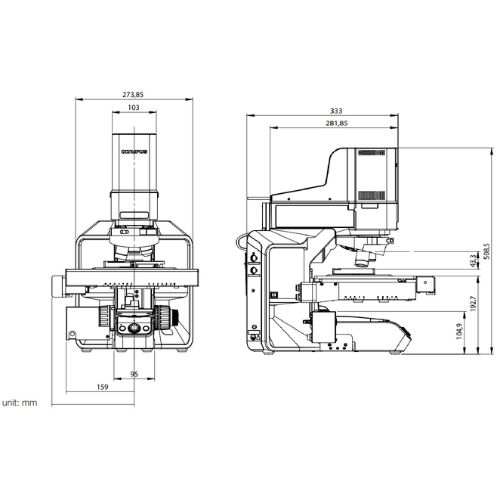

Tổng quát: Kích thước: khoảng 1300 mm × 800 mm × 510 mm. Cân nặng 44 kg
