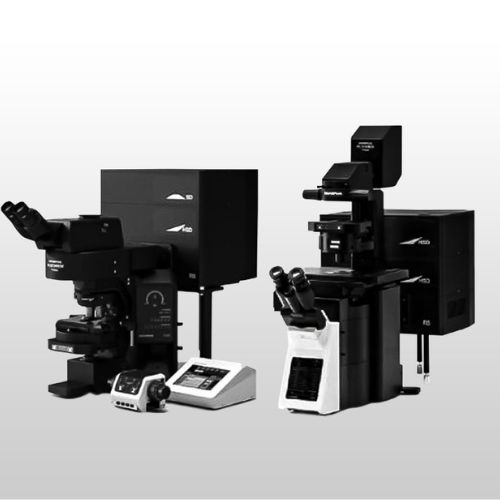

Kính hiển vi quét laser đồng bộ FV3000

Model: FV3000

Liên hệ: 0936.49.67.69

TỔNG QUAN VỀ KÍNH HIỂN VI FV3000

FLUOVIEW thế hệ tiếp theo cho những cuộc cách mạng trong khoa học

Dòng kính hiển vi quét laser đồng bộ FLUOVIEW FV3000 đáp ứng một số thách thức khó khăn nhất trong khoa học hiện đại. Với độ nhạy cao và tốc độ cần thiết để chụp ảnh tế bào sống cũng như quan sát mô sâu, kính hiển vi đồng bộ FV3000 cho phép thực hiện nhiều phương thức chụp ảnh, bao gồm chụp ảnh từ vĩ mô đến vi mô, kính hiển vi siêu phân giải và phân tích dữ liệu định lượng.

Ghép kênh hình ảnh có độ nhạy cao từ Violet đến NIR

Sử dụng công nghệ phát hiện quang phổ độc quyền, đầu dò TruSpectral của kính hiển vi đồng bộ FV3000 kết hợp độ nhạy cao với tính linh hoạt của quang phổ để phát hiện ngay cả những chất huỳnh quang mờ nhất.

• Công nghệ TruSpectral đạt được khả năng truyền ánh sáng cao hơn gấp 3 lần so với công nghệ phát hiện quang phổ truyền thống bằng cách triển khai cách tử nhiễu xạ hình ba chiều pha thể tích (VPH).
• Cung cấp các kênh có thể điều chỉnh độc lập để tối ưu hóa việc phát hiện tín hiệu cho từng fluorophore riêng lẻ. Chế độ lọc rào cản có thể thay đổi cung cấp khả năng thu hình ảnh bốn kênh đồng thời với tối đa mười sáu kênh ở chế độ tuần tự.
• Chế độ quét Lambda cho phép tách phổ chính xác các tín hiệu huỳnh quang chồng chéo phức tạp.

Giải pháp cận hồng ngoại (NIR) FV3000 Red mới của chúng tôi mở rộng hơn nữa khả năng phát hiện bước sóng của kính hiển vi FV3000 tới vùng NIR lên tới 890 nm thông qua một bộ nâng cấp NIR được thiết kế cẩn thận:

• Các tia laser 730 nm hoặc 785 nm và đầu dò GaAs 1 hoặc 2 kênh nhạy NIR cho phép tối đa 6 kênh để tạo ảnh đa kênh từ tím đến NIR (400 nm–890 nm).
• TruFocus Red cho phép chụp ảnh rút ngắn thời gian NIR ổn định và nhẹ nhàng.
• Vật kính X Line cung cấp phạm vi hiệu chỉnh màu rộng nhất, từ 400 nm – 1000 nm, cho độ chính xác màu sắc vượt trội trong quá trình chụp ảnh huỳnh quang nhiều màu

Kính hiển vi hình ảnh từ vĩ mô đến vi mô và siêu phân giải

Quy trình làm việc từ vĩ mô đến vi mô của kính hiển vi FV3000 cung cấp lộ trình thu thập dữ liệu, cho phép bạn xem dữ liệu trong ngữ cảnh và dễ dàng xác định vị trí các vùng quan tâm để chụp ảnh có độ phân giải cao hơn.

• Sử dụng vật kính có độ phóng đại thấp 1,25X hoặc 2X để nhanh chóng chụp được bản đồ trường nhìn rộng (FOV) của toàn bộ mẫu vật
• Xác định các vùng quan tâm trên Bản đồ lớp phủ, sau đó chuyển sang vật kính có độ phóng đại cao hơn để có được hình ảnh tiêu điểm có độ phân giải cao xuống tới 120 nm với công nghệ Siêu phân giải Olympus (FV-OSR)
• Hoàn tất quá trình thu thập dữ liệu của bạn và nhận được hình ảnh kính hiển vi sẵn sàng xuất bản với tính năng xử lý hình ảnh TruSight

Quét kết hợp để chụp ảnh tốc độ cao và tăng năng suất

Máy quét lai FV3000 cung cấp hai máy quét trong một để nâng cao khả năng chụp ảnh đồng bộ.

• Thiết bị quét lai FV3000RS sử dụng máy quét điện kế để quét chính xác cũng như máy quét cộng hưởng, lý tưởng để chụp ảnh tốc độ cao các sự kiện sinh lý sống
• Chụp ảnh tốc độ video với FOV lớn bằng máy quét cộng hưởng, có tốc độ từ 30 khung hình/giây (khung hình/giây) ở FN 18 cho đến 438 khung hình/giây bằng cách sử dụng chức năng quét clip
• Sử dụng máy quét cộng hưởng để quan sát các hiện tượng nhanh, chẳng hạn như nhịp tim, lưu lượng máu hoặc động lực học của ion canxi (Ca2+) bên trong tế bào
• Chuyển đổi giữa máy quét điện kế và máy quét cộng hưởng chỉ bằng một nút bấm

Hình ảnh tua nhanh, thời gian chính xác

Các thí nghiệm rút ngắn thời gian đòi hỏi sự tập trung nhất quán và độ độc quang thấp đối với mẫu.

• Thiết bị TruFocus của Olympus giúp duy trì sự tập trung trong quá trình chụp ảnh tế bào sống bất chấp những thay đổi về nhiệt độ hoặc thuốc thử được thêm vào
• Đầu dò có độ nhạy cao của kính hiển vi FV3000 yêu cầu công suất laser ít hơn đáng kể trong khi máy quét cộng hưởng giúp giảm thời gian chiếu sáng laser, giảm độc tính quang để có được dữ liệu hình ảnh đồng tiêu chính xác hơn về mặt sinh lý

Quan sát mô sâu với vật kính silicon

Chỉ số khúc xạ của dầu silicon gần bằng chỉ số khúc xạ của mô sống, cho phép quan sát sâu bên trong mô với độ phân giải cao với quang sai hình cầu tối thiểu.

• Khả năng kết hợp chỉ số khúc xạ mang lại thể tích tiêu cự lý tưởng, mang lại khả năng tái tạo thể tích hoàn hảo và cho phép chụp ảnh đồng tiêu có độ phân giải cao của các sinh vật sống lớn
• Khoảng cách làm việc dài cho phép chụp ảnh vi mô chi tiết ở độ sâu

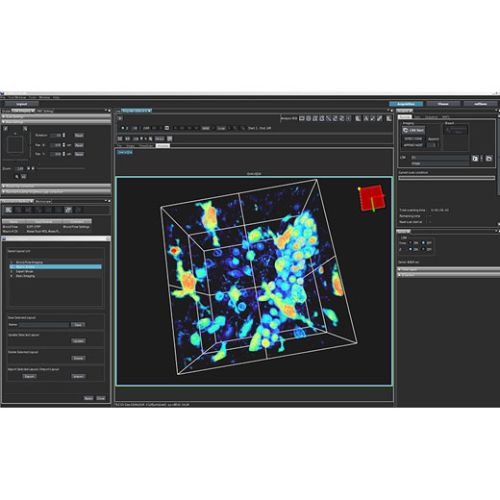

• Xem dữ liệu diễn ra theo thời gian thực và dễ dàng quan sát các cấu trúc bằng phần mềm tái tạo 3D

Hình ảnh Organoid tự động

Kính hiển vi FV3000 chụp ảnh ở độ phóng đại thấp, sau đó mô-đun phần mềm Macro-to-Micro có thể tự động xác định vị trí các đối tượng bạn quan tâm trong tàu hoặc giếng và chụp chúng ở độ phóng đại cao. Quá trình tự động này làm giảm đáng kể thời gian bạn dành cho hoạt động của kính hiển vi.

ỨNG DỤNG CÔNG NGHỆ

Phát hiện TruSpectral

Công nghệ phát hiện TruSpectral mang tính đột phá mang lại kết quả vượt trội so với các thế hệ thiết bị phát hiện quang phổ trước đây. Nổi bật trên mọi kênh của kính hiển vi FV3000, công nghệ phát hiện TruSpectral kết hợp tính linh hoạt của máy dò quang phổ với độ nhạy của máy dò dựa trên bộ lọc.

Công nghệ phát hiện TruSpectral hoạt động như thế nào

Dựa trên khả năng truyền ảnh ba chiều pha thể tích (VPH) đã được cấp bằng sáng chế để mang lại hiệu quả cao, phát hiện TruSpectal sử dụng một khe có thể điều chỉnh để chọn bước sóng phát hiện của từng kênh riêng lẻ đến 2 nm.

Độ nhạy và độ chính xác

Được tích hợp trong tất cả các kính hiển vi đồng bộ FV3000, công nghệ phát hiện TruSpectral cho phép thông lượng ánh sáng cao hơn nhiều so với các thiết bị phát hiện quang phổ thông thường. Hình ba chiều pha thể tích làm nhiễu xạ ánh sáng với hiệu suất truyền cao hơn tới ba lần so với cách tử phản xạ. Kết quả là hình ảnh hiển vi huỳnh quang nhiều màu tuyệt vời của mô sống và mô cố định.

Hiệu suất lượng tử nâng cao

Đầu dò có độ nhạy cao (HSD) của kính hiển vi FV3000 cho phép bạn xem các mẫu có độ phát xạ quá yếu để có thể quan sát bằng các đầu dò thông thường. Thiết bị HSD kết hợp hai kênh GaAsP với hiệu suất lượng tử tối đa 45% và làm mát Peltier giúp giảm nhiễu nền 20% cho hình ảnh có tỷ lệ tín hiệu trên nhiễu (S/N) cao trong điều kiện ánh sáng kích thích rất thấp. Các đơn vị HSD có thể được kết hợp để kích hoạt hình ảnh GaAsP bốn kênh với hệ thống FV3000.

Phát hiện TruSpectral đa kênh với chức năng tách 16 kênh

Tính năng phát hiện TruSpectral hoạt động độc lập trên tất cả các kênh kính hiển vi, cho phép quét lambda đa kênh đồng thời thực sự trên tối đa bốn kênh. Chế độ lambda đa kênh tạo điều kiện thuận lợi cho việc hòa trộn quang phổ trực tiếp và sau xử lý để có kết quả tách quang phổ tuyệt vời. Với tối đa bốn dải động, tín hiệu sáng và mờ có thể được phân tách một cách tối ưu bằng cách điều chỉnh độc lập độ nhạy của từng máy dò.

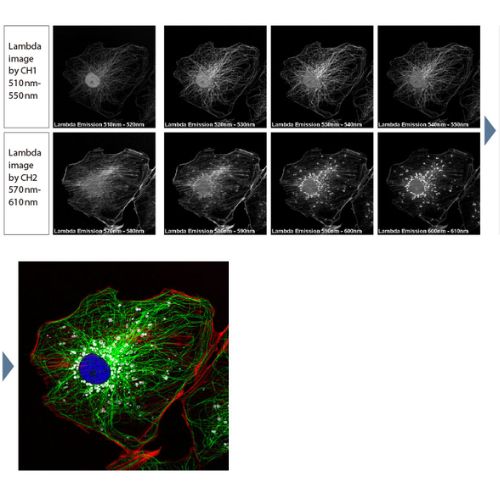

Hòa trộn quang phổ

Thuật toán giải mã quang phổ của hệ thống FV3000 cho phép tách các phổ chồng chéo dựa trên thông tin quang phổ từ các hình ảnh xếp chồng lambda. Có thể loại bỏ nhiễu chéo huỳnh quang giữa các kênh bằng thuật toán không trộn lẫn trong cả quá trình thu nhận hình ảnh trực tiếp và xử lý hậu kỳ, cho phép phân tách rõ ràng tới 16 fluorophores.

Hai tùy chọn máy quét

Chọn giữa hai thiết bị quét: máy quét điện kế truyền thống (FV3000) hoặc máy quét điện kế/cộng hưởng lai (FV3000RS).

• Sử dụng máy quét điện kế và công nghệ siêu phân giải Olympus (FV-OSR), thu được độ phân giải xuống tới 120 nm với tỷ lệ tín hiệu trên nhiễu cao
• Bộ điện kế cung cấp các tùy chọn quét linh hoạt, bao gồm quét lốc xoáy chính xác, cũng như kích thích đa điểm với thời gian chuyển đổi 100 ms
• Bộ quét lai có cả máy quét điện kế để quét có độ chính xác cao cũng như máy quét cộng hưởng để chụp ảnh tốc độ cao
• Máy quét cộng hưởng cho phép bạn chụp 30 khung hình mỗi giây với trường nhìn đầy đủ ở 512 × 512 pixel hoặc lên tới 438 khung hình mỗi giây bằng cách cắt bớt Y để ghi lại các sự kiện sinh lý sống quan trọng, chẳng hạn như dòng ion canxi

Không thỏa hiệp giữa tốc độ và trường nhìn

Nhiều phương pháp quét tốc độ cao hạn chế trường nhìn, hạn chế khả năng kiểm tra các khu vực rộng lớn có nhiều ô của bạn. Máy quét cộng hưởng trong kính hiển vi FV3000RS duy trì trường nhìn 1X đầy đủ với FN 18, ngay cả ở tốc độ video 30 khung hình/giây. Việc cắt trục Y cho phép tốc độ lên tới 438 khung hình mỗi giây.

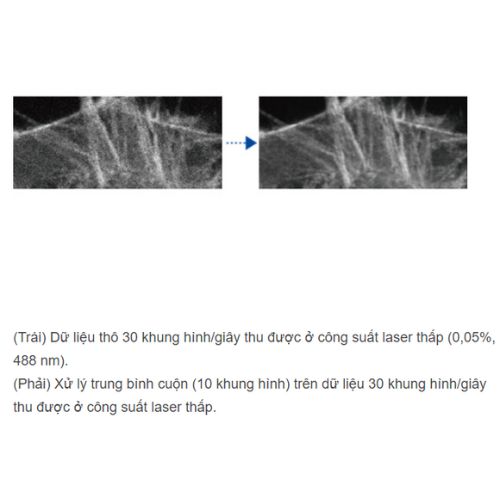

Xử lý trung bình cán

Mặc dù quét tốc độ cao với công suất laser thấp giúp giảm thiểu độc tính quang học nhưng nó thường làm giảm tỷ lệ tín hiệu trên nhiễu, gây khó khăn cho việc thu được hình ảnh tua nhanh thời gian có độ phân giải cao. Với quá trình xử lý trung bình cuộn, bạn có thể điều chỉnh hình ảnh tua nhanh thời gian tốc độ cao để đạt được tỷ lệ tín hiệu trên nhiễu tốt hơn trong khi vẫn duy trì thang thời gian và giữ nguyên dữ liệu gốc.

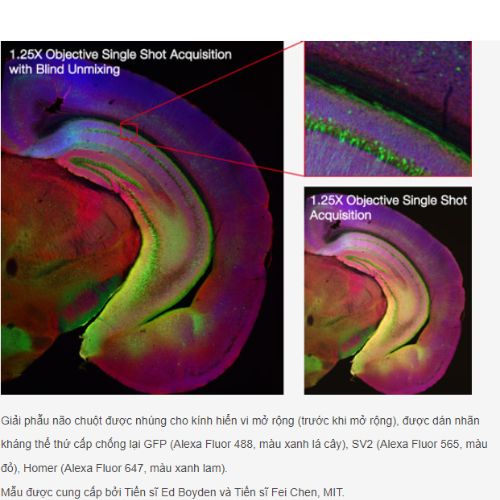

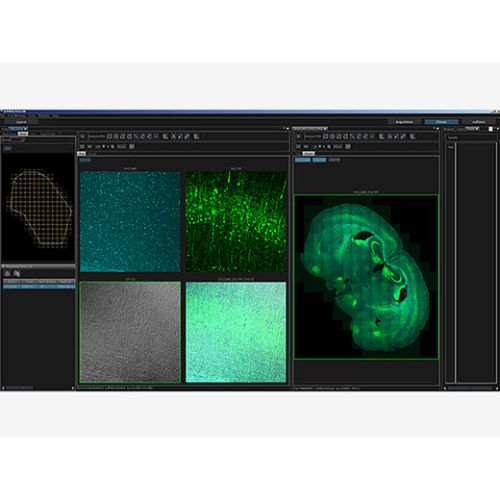

Quan sát từ vĩ mô đến vi mô

Xem dữ liệu trong ngữ cảnh với quan sát từ vĩ mô đến vi mô. Với đường dẫn ánh sáng được thiết kế lại của hệ thống FV3000, tạo ra hình ảnh tổng quan chi tiết với độ phóng đại thấp tới 1,25X, sau đó dễ dàng xác định cấu trúc cho hình ảnh ở độ phóng đại cao hơn. Hình ảnh khảm cho phép bạn thu được hình ảnh 3D (XYZ) và 4D (XYZT) liên tục của các trường nhìn lân cận. Toàn bộ quá trình từ thu thập hình ảnh đến khâu ghép có thể hoàn toàn tự động, tiết kiệm thời gian và tạo ra nhiều dữ liệu có ý nghĩa hơn.

TruSight Deconvolution: Xử lý hình ảnh cho độ phân giải cao hơn

Loại bỏ mờ và thu được hình ảnh rõ ràng hơn, sắc nét hơn với giải mã TruSight. Các thuật toán cellSens chuyên dụng dành cho kính hiển vi đồng tiêu FV3000 cho phép quy trình làm việc liền mạch từ thu thập dữ liệu đến xuất bản chỉ bằng một nút bấm. Tận dụng khả năng xử lý GPU để có kết quả nhanh hơn nữa.

Công nghệ siêu phân giải Olympus (FV-OSR) với tối đa bốn kênh đồng thời

Thích hợp cho phân tích colocalization, mô-đun hình ảnh Siêu phân giải Olympus có thể thu được bốn tín hiệu huỳnh quang tuần tự hoặc đồng thời với độ phân giải khoảng 120 nm, gần gấp đôi độ phân giải của kính hiển vi đồng bộ thông thường.

• Không yêu cầu fluorophores đặc biệt và hoạt động với nhiều loại mẫu
• Dễ dàng sử dụng với đào tạo tối thiểu
• Thêm FV-OSR vào bất kỳ hệ thống kính hiển vi đồng tiêu FV3000 nào để đạt được kính hiển vi siêu phân giải

Hình ảnh tua nhanh thời gian TruFocus

Công nghệ TruFocus giúp các thí nghiệm đa vị trí và hình ảnh rút ngắn thời gian dài trở nên mạnh mẽ và đáng tin cậy hơn. Công nghệ TruFocus sử dụng tia laser hồng ngoại có mức độ quang hóa tối thiểu (Loại 1) để xác định vị trí của mặt phẳng mẫu và cung cấp hai chế độ để duy trì tiêu điểm.

• Chế độ lấy nét tự động (AF) một lần chụp cho phép bạn đặt một số vị trí lấy nét, cho phép thu được ngăn xếp Z hiệu quả trong các thử nghiệm nhiều vị trí
• Chế độ AF liên tục hoạt động liên tục để giữ cho mặt phẳng quan sát mong muốn được lấy nét chính xác, lý tưởng cho các phép đo tua nhanh thời gian bằng cách tránh trôi tiêu cự do thay đổi nhiệt độ hoặc thêm thuốc thử
• TruFocus tương thích với nhiều điều kiện hình ảnh đồng tiêu, bao gồm vật kính khô, mạch nhựa và vật kính silicon

Hình ảnh hiển vi hiệu suất cao với vật kính X Line

Cung cấp khả năng hiệu chỉnh quang sai màu rộng, hình ảnh đồng nhất và khẩu độ số cao, vật kính X Line nâng cao chất lượng hình ảnh của kính hiển vi đồng bộ FV3000.

Quan sát mô sâu với mục tiêu ngâm silicone

Olympus cung cấp bốn vật kính nhúng silicon có hàm lượng NA cao mang lại hiệu suất tuyệt vời cho việc chụp ảnh tế bào sống.

• Chỉ số khúc xạ của dầu silicon (ne≈1,40) gần với chỉ số khúc xạ của mô sống (ne≈1,38), cho phép quan sát độ phân giải cao sâu bên trong mô sống với quang sai hình cầu tối thiểu
• Dầu silicon không bị khô hoặc cứng lại, do đó bạn không cần đổ đầy dầu trong quá trình quan sát tua nhanh thời gian kéo dài

Nâng cao độ tin cậy của phân tích tập trung với mục tiêu quang sai màu thấp (PLAPON60XOSC2)

Vật kính ngâm trong dầu này giảm thiểu quang sai màu dọc trục và bên trong quang phổ 405–650 nm, cho phép bạn thu được hình ảnh tập trung đáng tin cậy và đo vật thể với độ chính xác về vị trí. Vật kính cũng bù quang sai màu thông qua tia hồng ngoại gần (lên tới 850 nm), khiến nó trở nên lý tưởng cho chụp ảnh kính hiển vi định lượng.

• Độ phóng đại: 60X
• NA: 1.4 (ngâm dầu)
• WD: 0,12 mm
• Phạm vi bù quang sai màu: 405–650 nm
• Dữ liệu quang học được cung cấp cho từng mục tiêu

Cấu hình được tối ưu hóa cho các thí nghiệm điện sinh lý

Đồng bộ hóa các sự kiện hình ảnh đồng tiêu với thiết bị điện sinh lý thông qua hộp giao diện I/O tín hiệu kích hoạt. Hộp giao diện I/O cũng chuyển đổi tín hiệu điện áp thành hình ảnh có thể được xử lý theo cách tương tự như hình ảnh huỳnh quang. Điều này cho phép bạn chụp ảnh dựa trên điện áp đồng bộ với quá trình kích thích quang bằng máy quét tiêu điểm.
